对讲系统由于使用方便,费用低廉,而在运输/保安/物业/公安/城管/出租业等得到越来越多的应用.

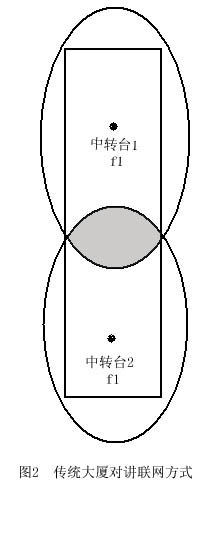

由于城区的扩大,大厦的增高,用户对对讲系统的覆盖要求越来越高,距离越来越远,而一个常规对讲系统在安装中转台后对于平坦地区覆盖半径也只有15公里左右,而一个常规大厦对讲系统在安装中转台后覆盖楼层大约30层,超出覆盖范围后,常规方法是增加新的中转台和对应的设备,如图一,图二所示
我公司根据多年的对讲机系统安装/调试/组网的经验和用户的要求,开发出了对讲机联网芯片和电路板,可以解决多个中转台联网时产生的上述问题.
对讲机联网芯片是我公司开发的专用芯片,采用超大规模集成电路,可靠性高,省电,体积小,对讲机联网电路板只有19*20*4MM,可安装在各种对讲机内,耗电:2MA.
对讲机联网芯片可分为中转台(基地站)控制芯片和对讲机控制芯片,分别安装在中转台(基地站)和对讲机内;具体又可分为大区对讲机联网控制芯片和大厦对讲机联网控制芯片.
工作原理:
从图三看,中转台1和中转台2虽然是同一对讲机联网覆盖系统中的两个中转台,但两个中转台的工作频率是不一样的,因此在两个中转台的重合区内,不存在同频干扰,可彻底解决上述问题.
中转台和对讲机上分别安装了对应的控制芯片后:
当对讲机位于中转台1的覆盖范围内时,中转台1(基地站)控制芯片将发出信号,对讲机控制芯片收到信号后将对讲机信道自动调整到中转台1对应的信道(频率)(CH1),
当对讲机从中转台1区域向中转台2区域移动,位于中转台1和中转台2重合(阴影区)覆盖范围内时,对讲机信道维持在中转台1对应的信道(频率)(CH1)不变,
当对讲机脱离中转台1的覆盖范围,位于中转台2的覆盖区域时,中转台2(基地站)控制芯片将发出信号,对讲机控制芯片收到信号后将对讲机信道自动调整到中转台2对应的信道(频率)(CH2).
因而,在整个对讲机联网覆盖区域内,对讲机将自动将工作信道转换至对应中转台的信道(频率),从而保障全范围,全自动的覆盖.
中转台1和中转台2设立后覆盖区域增大了,但也带来了相当严重的问题:当中转台1和中转台2的距离太大时,中间区域会有盲区,没有信号;为了保证覆盖,中转台1和中转台2的距离拉近时,在中转台1和中转台2的各自的覆盖区将出现部分重合(阴影区),在重合区内,由于中转台1和中转台2的信号频率相同,强度相近,将产生严重的同频干扰,无法正常通话.
智能对讲机联网系统:是指具有二个以上中转台的对讲机联网覆盖系统,具体可分为:城区型,城镇型,公路型,水路型,铁路型,隧道型,矿井型,大厦型,综合型等
对讲机联网芯片正面 对讲机联网芯片反面
