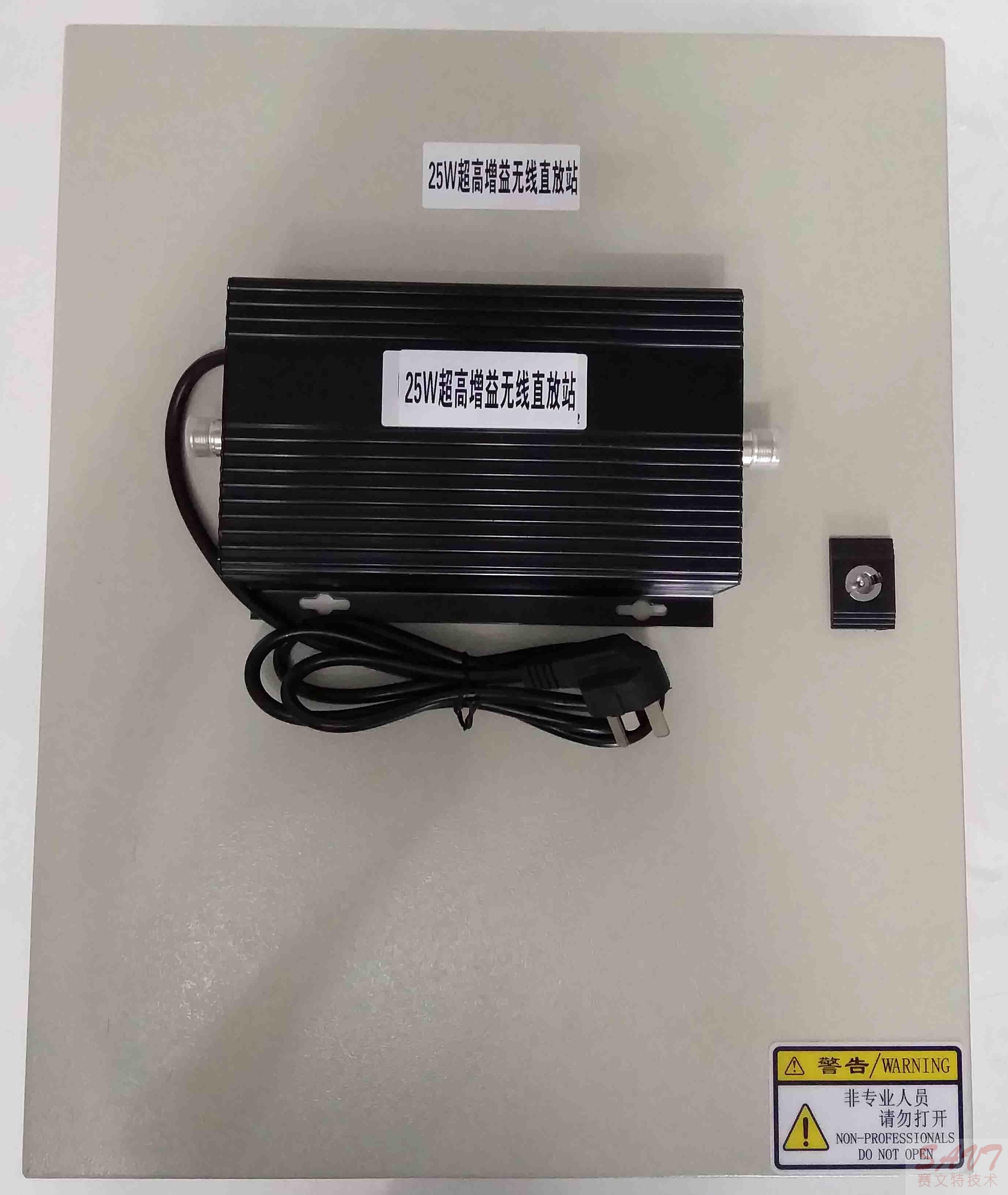

25W对讲机超高增益无线直放站

此直放站适合于：采用无线方式，离基站距离1KM---10KM,中间无遮挡的地下室，隧道，楼宇等屏蔽场所的对讲信号覆盖

需要有一定对讲设备技能的工程技术人员用仪器测试和安装。

特点:
最大下行增益： 大于100dB(超高增益直放站）
最大上行增益:：,大于100dB(超高增益直放站）
最大下行功率:大于5W，最大可达25W
最大上行功率:0.1W,1W,5W

上行可调增益:大于30 dB
频率范围:136---174MHz,400-430MHz,450-470MHz,350MHz段
尺寸:19寸4U标准机箱
重量:8公斤

对讲机直放站是一种中继产品，衡量对讲机直放站好坏的指标主要有，智能化程度（如远程监控等）、低IP3,对讲机直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。对讲机直放站的基本功能就是一个射频信号功率增强器。对讲机直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。在上行链接路径中，覆盖区域内的对讲机的信号以同样的工作方式由上行放大链路处理后发射到对讲机中转台，从而达到基地站与对讲机的信号传递。

使用对讲机直放站作为实现"小容量、大覆盖"目标的必要手段之一，主要是由于使用对讲机直放站是在不增加基站数量的前提下保证网络覆盖。对讲机直放站是解决通信网络延伸覆盖能力的一种优选方案。它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。

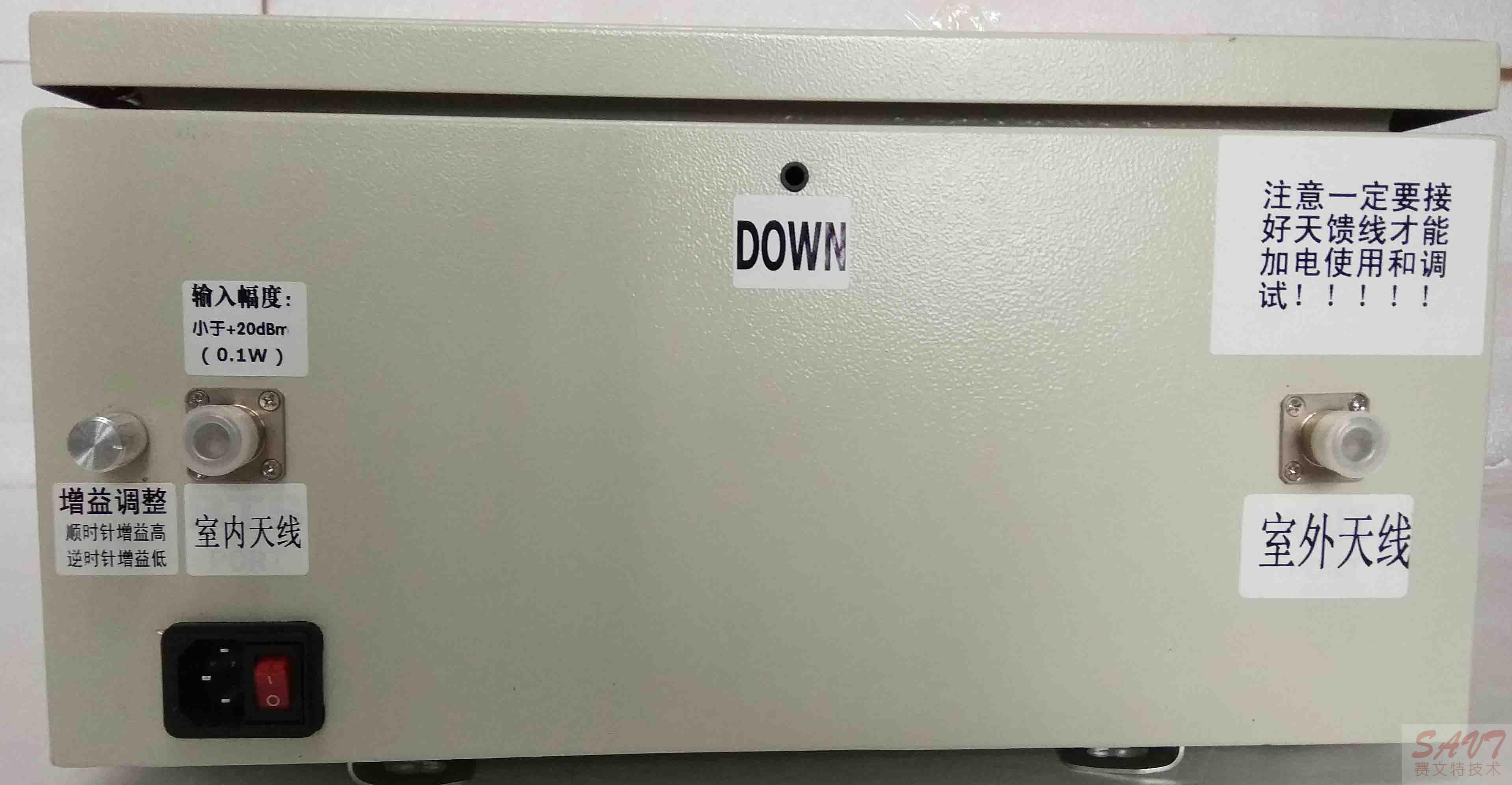

超高增益直放站是由二部分组成：定向天线端放大器+覆盖区功率放大器

什么是对讲机信号放大器?
我们是通信产品问题解决专家
对讲机信号放大器是专门为解决对讲机信号盲区而设计的产品。由于对讲机信号是靠电磁波的传播来建立通信联系的，由于建筑物的阻隔，在一些高大建筑物里边、地下室等地方一些商场、餐厅、卡拉OK桑拿按摩等娱乐场所、地下人防工程、地铁站等许多场所，对讲机信号不能到达而不能使用对讲机。对讲机信号放大器可以很好地解决这些问题，只要在特定的地方安装一套对讲机信号放大器系统，整个范围内的对讲机信号都可以很好地使用，给里面的工作人员或客人带来很大的方便。

对讲机信号放大器安装注意事项：
1、室外天线的安装位置处，要求对讲机必须能清晰的、无杂音的与其他对讲机通话。室外天线应对准中转台（中继台，基地台）方向。
2、室外天线与室内天线的距离要尽可能拉开，大于6米,不能在同一个视线范围内，以免引起自激，典型的一般利用墙壁做隔离，效果好。
3、电缆同轴线一般是接头转接到主机，应绝对保证接头紧固，并充分接地，这样效果会比较明显。
4、电缆同轴线应为50欧姆同轴线，否则会出现不能安装的问题。

对讲机信号放大器安装图

室外天线可根据室外信号接入点的信号强度进行选择：信号很弱选择八木定向天线，信号较好的地方可选择车载天线。若电缆线短了可选择电缆延长线。

对讲机信号放大器工作原理：

下行：室外天线接收来自对讲机中转台的有用信号，输入到主机，主机通过放大后送往室内天线，然后再通过天线辐射，到用户的对讲机，此为下行。
上行：用户对讲机发射信号 ，被室内天线吸收输入到主机，然后通过主机放大，再送往室外天线发射到中转台，此为上行。

疑难解答：
1、对讲机信号放大器会不会产生辐射，影响身体健康？
答：肯定没有。因为该款设备的功率不大，相对对讲机的最大发射功率5W来说，只有1/50，非常小。

2、通电了，灯不亮？
答：很有可能交流供电不可靠，建议换个插座。

3、接收信号不错，但呼叫不了其他对讲机，什么问题？
答：原因为对讲机发射的信号不能很好的传输到中转台导致，原因很多，一般可通过天线的方向调整，选择一个好的角度，再固定。如果还是不能解决，那么可以考虑连线和接头是否过长或者松动，并紧固到位。一般室外段线不超过20米合适，室内段线不超过10米合适.

注意：此产品只适应于已具有中转台、基地台、基站的对讲系统！！！！！

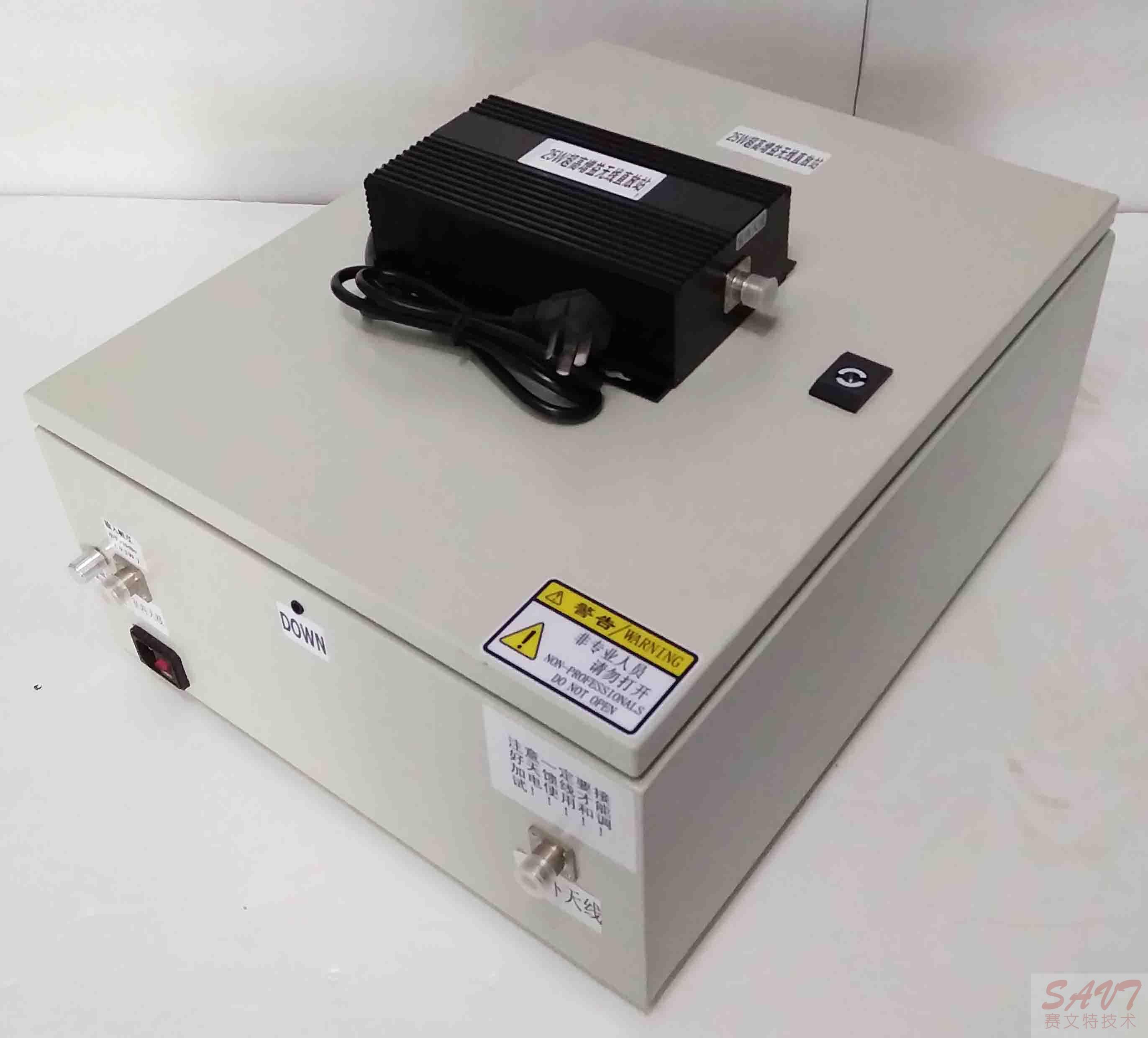

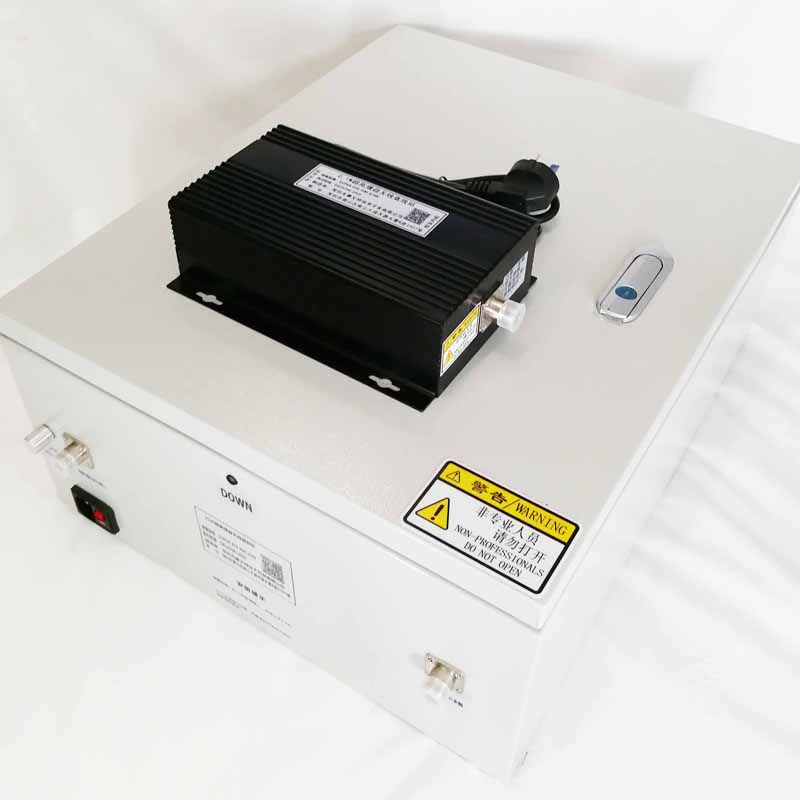

用户可以选择各种机箱：

机柜型 、挂墙型、防水型
