对讲机干线放大器

  • 馈线供电上行放大天线
馈线供电上行放大天线

馈线供电上行放大天线

  • 产品描述:1:微功率。最大上行输出功率为0dBm 2:小增益。下行增益为0dBi;上行增益为18dBi 3:微功耗。总的功耗小于1W 4:馈管供电。安全,方便,可靠。免去了在天花板重拉电源线的烦恼,以及由此带来消防安全的隐患 可以在弱电井等有电源插口处相对安全的供电。 5:下行信号没有增益,但可以通过最大1W的下行功率信号
  • 在线订购

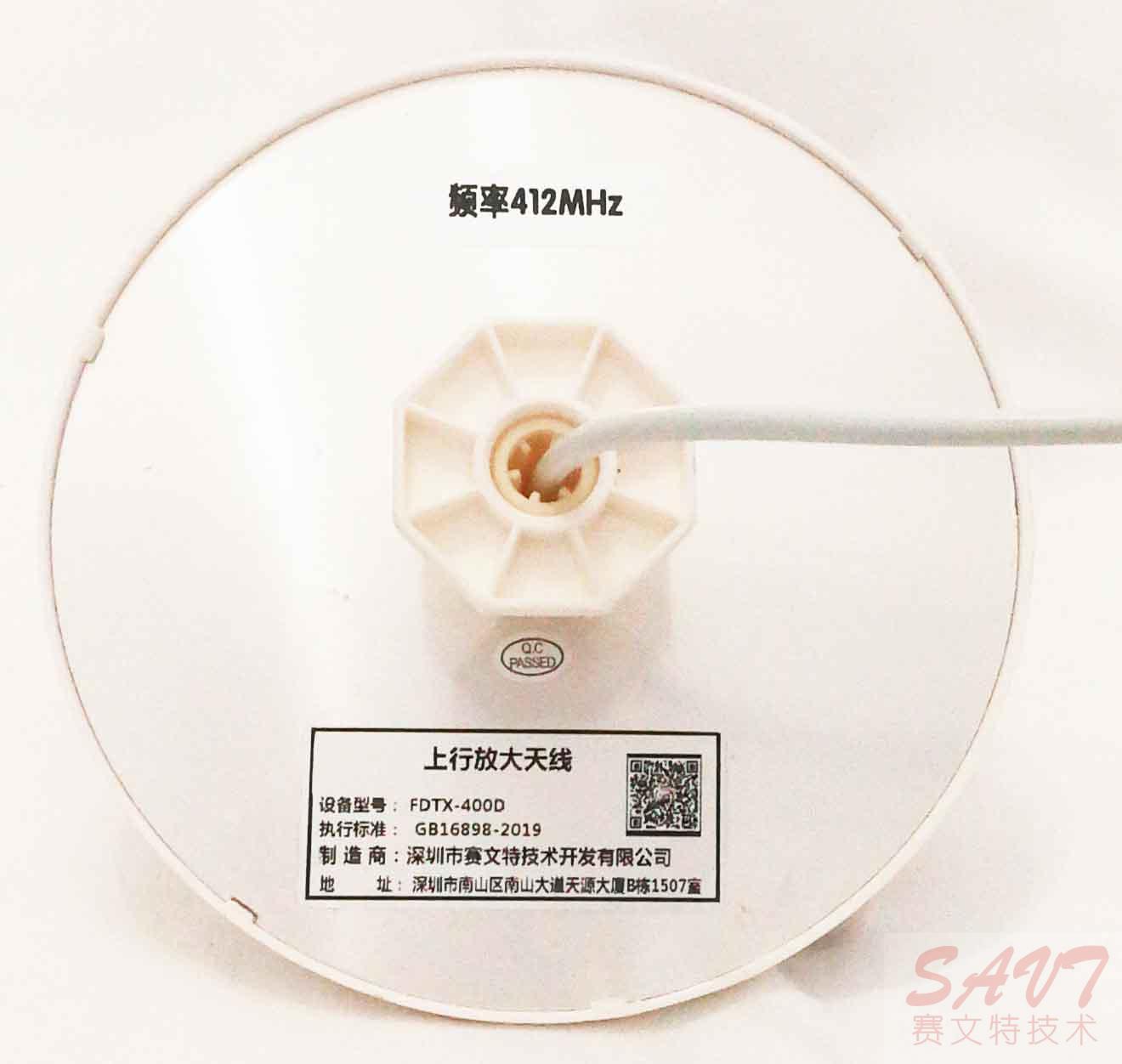

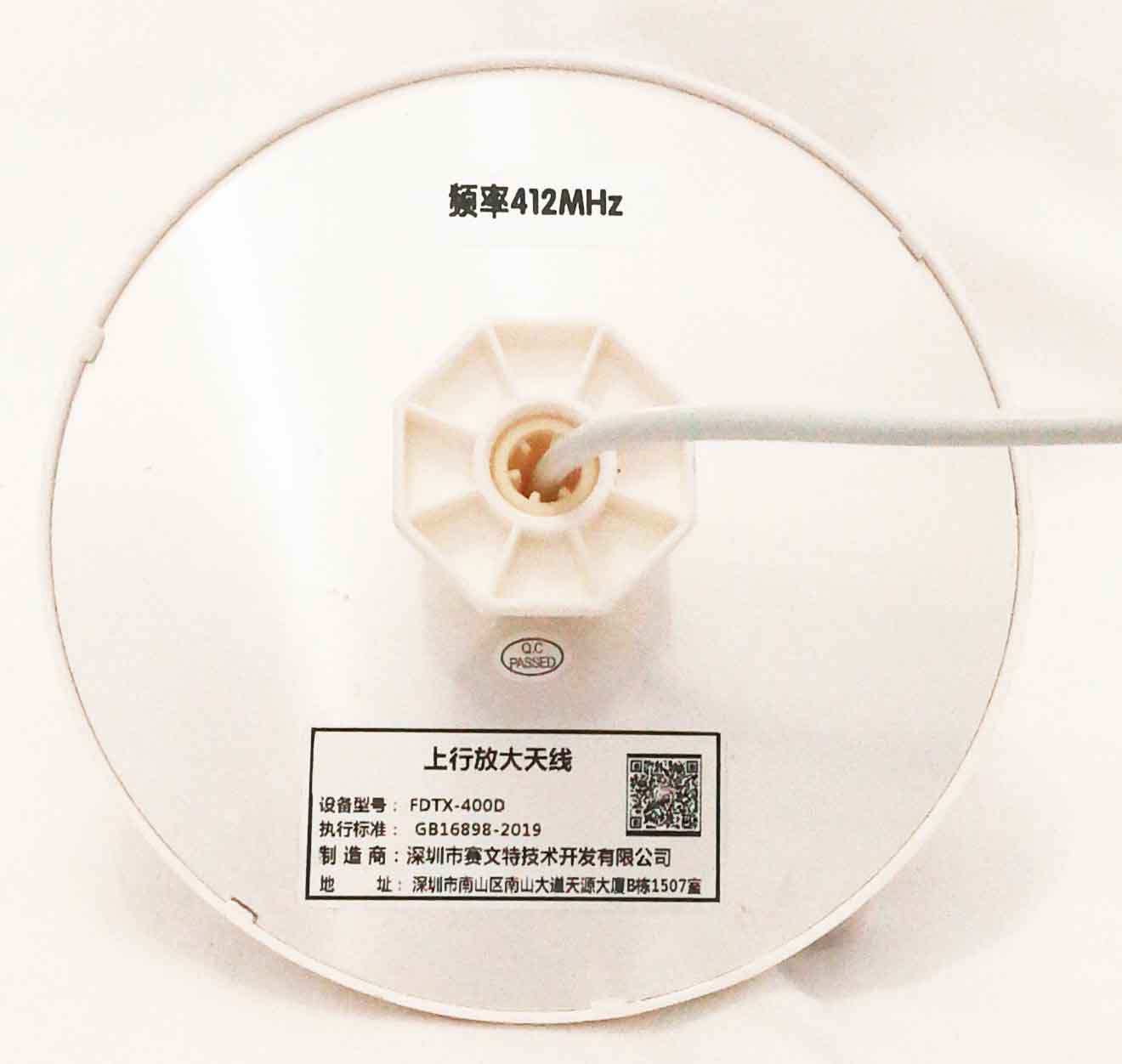

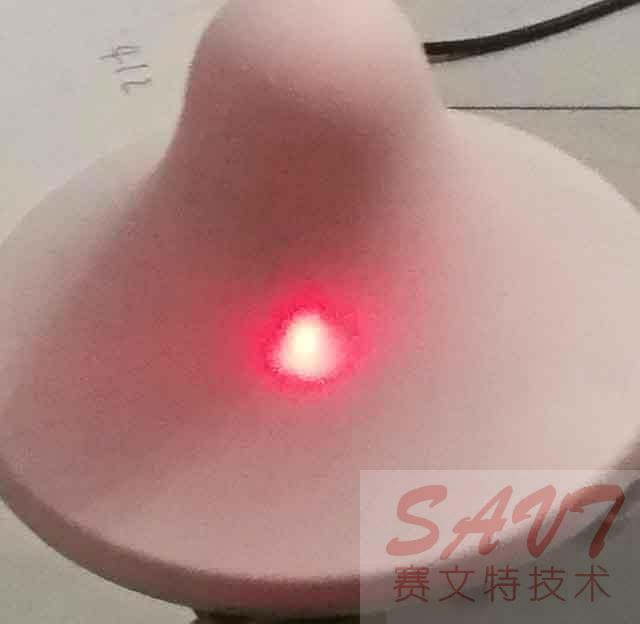

馈线供电上行放大天线

类别 Catcgory

全向上行放大天线 gain mount Antennas

型号 Model

FDTX-400D

频率范围 Frequency Range-MHz

上行:400~470按频率定制

频率范围 Frequency Range-MHz

下行:400~470按频率定制

带宽Bandwidth-MHz

4

上行增益Gain-dBi

18 dBi

下行增益Gain-dBi

0 dBi

上行最大输出功率:dBm

0

下行最大输出功率:dBm

301W

电源电压

馈线供电,12V

电压驻波比VSWR

1.5

标称阻抗Nominal Impedance-Ω

50

极化方式Polarization

垂直Vertical

尺寸Dimensions-mm

φ160×90

重量Weight-kg

0.30

抗风强度 Rated Wind Velocity-m/s

60

接头型号Connector

N座或客户指定N female or customized

备注 Remarks

紧螺母安装Fixed with nut




  • 上行放大天线即内置对讲机信号放大器的天线,但只对上行信号有放大作用。他有以下特点:


    1:微功率。最大上行输出功率为0dBm

    2:小增益。下行增益为0dBi;上行增益为18dBi

    3:微功耗。总的功耗小于1W

    4:馈管供电。安全,方便,可靠。免去了在天花板重拉电源线的烦恼,以及由此带来消防安全的隐患

    可以在弱电井等有电源插口处相对安全的供电。

    5:下行信号没有增益,但可以通过最大1W的下行功率信号


    特别适合于已安装好天馈线系统,对讲机能良好接收中继台信号,但中继台不能收到对讲机呼叫,信号还差一点点的场景,

    即对讲机能收不能讲。无需大动干戈,只需换掉原天线即可,费用也不高。

    但由于是微功率,小增益,只适合信号稍微差一些的情况,若根本没有信号,建议采购我公司其他放大器产品或与我公司技术人员联系。

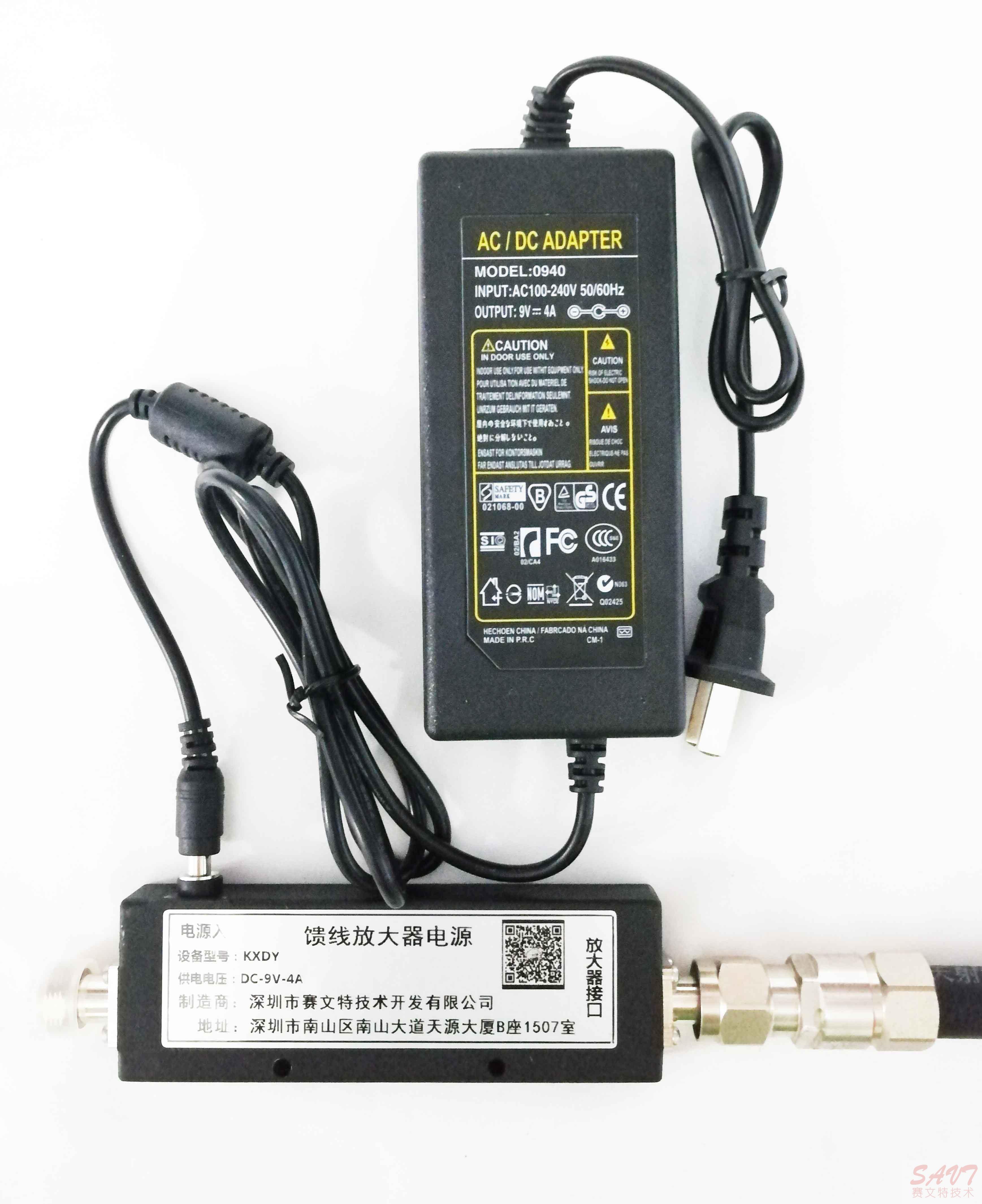

    馈线供电电源



    馈线供电干线放大器是本身不带220V转12V直流电源,而是通过馈管(电缆)提供12V直流电源的干线放大器

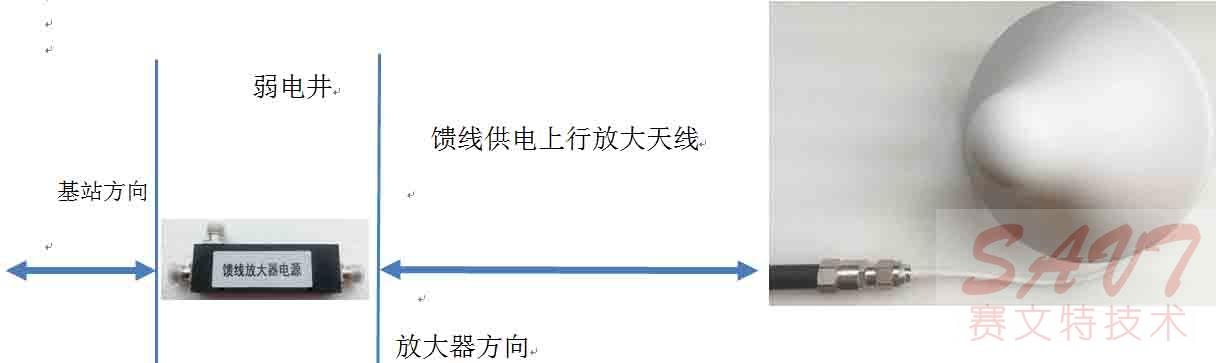

    电源安装在弱电井内,通过射频电缆(馈管)将低压直流电送至天线附近的小功率干线放大器、上行放大器、放大天线(增益天线)等对讲信号放大设备。

    优势:

    l  安全性好

    由于电源位于弱电井内,安全防护级别高;弱电井内都有220V电源接口,不用担心乱拉电线产生的火灾安全,人生安全等隐患,电缆内是带短路保护的低压直流电,无任何危险和隐忧。

    l  便利性佳

    室内对讲覆盖系统一般都需要安装多个天线,都需要铺设射频电缆(馈管)连接各天线,而馈线供电对讲信号放大设备通过电缆同时传送射频信号和低压直流电,完美融合。避免了另装220V电源线带来的各类烦恼。

    l  覆盖效果好

    直接在天线端加放大器是效果最佳的方式,因为他避免了电缆损耗带来的对讲信号损失和由此产生的对讲区域的减小(详见我另外文章:小功率有大智慧)

    l  可靠性提高

    由于是小功率放大,在低电压、小电流、低功耗、低温度环境下运作,加上完善的保护电路设计,可靠性相比大电流、大功耗、高温度的大功率放大器有很大提高。

    l  使用灵活

    室内对讲系统的设计和安装调试若追求完美是可遇不可求的,经常性的是安装完毕测试时出现有的地方收不到信号,有的地方断断续续,有的地方收到信号但呼叫不到(上行差),若出现上述情况,用馈线供电对讲信号放大设备,无需大动干戈,即可解决问题。

    l  性价比高

    相对于几千上万元的大功率对讲干线放大器,只需几百元即可搞定的馈线供电对讲信号放大设备是不是很值啊!
